Проходные элементы Vilpe для труб Ø 110-160 мм

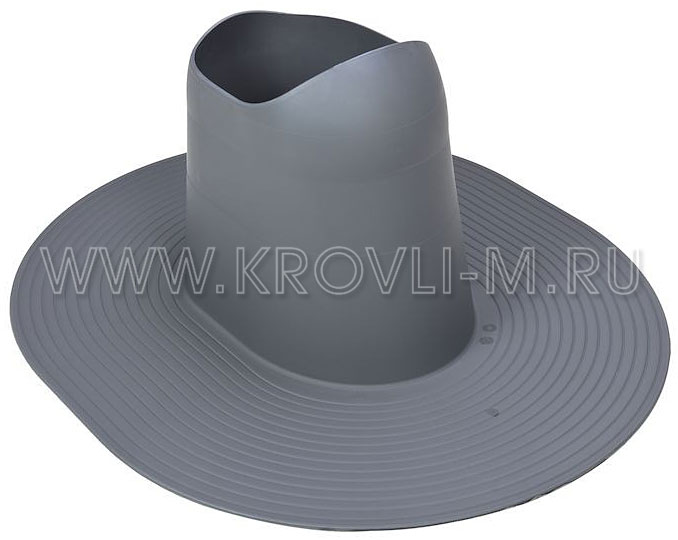

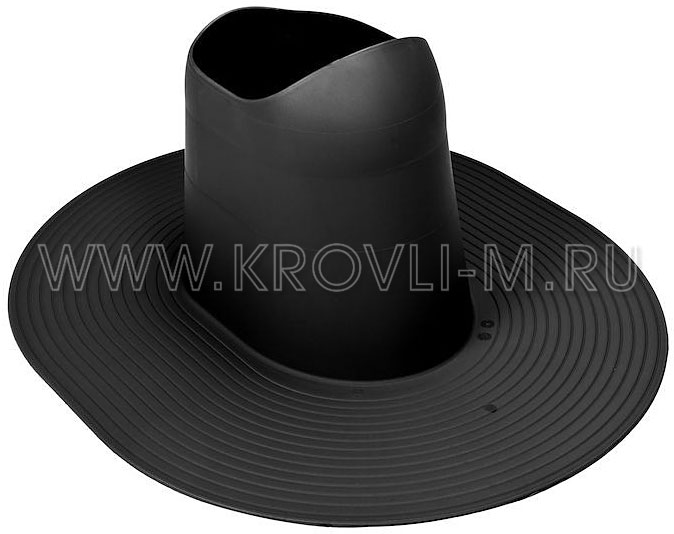

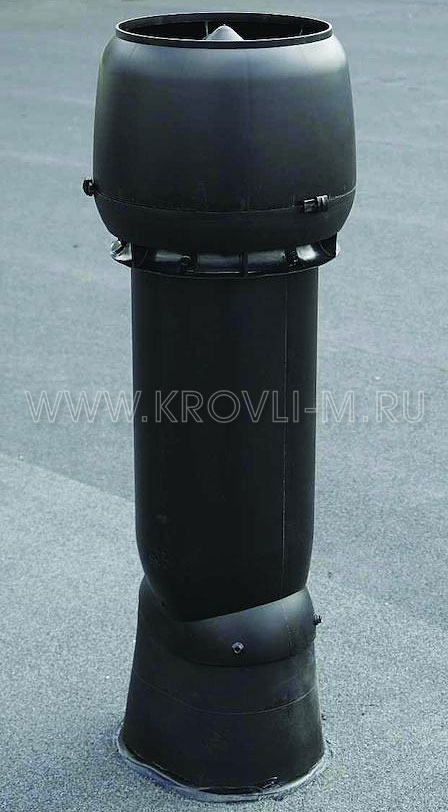

Проходной элемент HUOPA от компании Vilpe предназначен для установки на плоской кровле либо на пологой скатной крыше из гибкой битумной черепицы.

Проходной элемент Вилпе с высоким воротом монтируется в тех местах, где на крышу выходят трубы, вентиляционные устройства, антенны.

Герметично закрывая стыки, HUOPA не дает влаге проникать под кровлю в местах примыканий.

Диаметр трубы, выходящей на кровлю, влияет на максимально возможный угол наклона ската при монтаже:

D 160 мм - 20°;
D 125 мм - 25°;
D 110 мм - 27°.

Специалисты компании «Кровли-М» не советуют без крайней необходимости монтировать HUOPA на крышах с уклоном скатов больше 1:5.

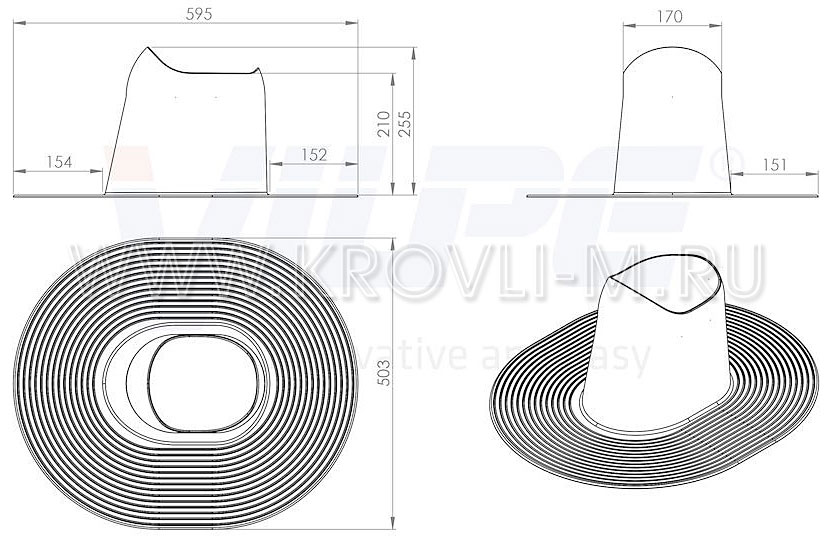

Длина элемента - 595 мм;
Ширина - 503 мм;
Высота ворота - 210 мм;
Фланец 152 мм.

Проходной элемент VILPE HUOPA монтируется одновременно с укладкой мягкой кровли.

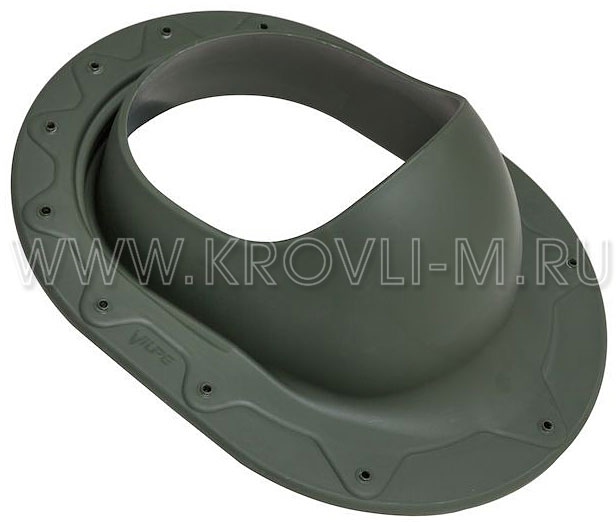

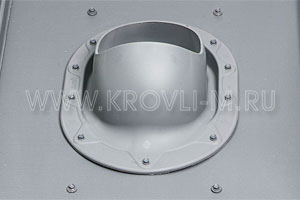

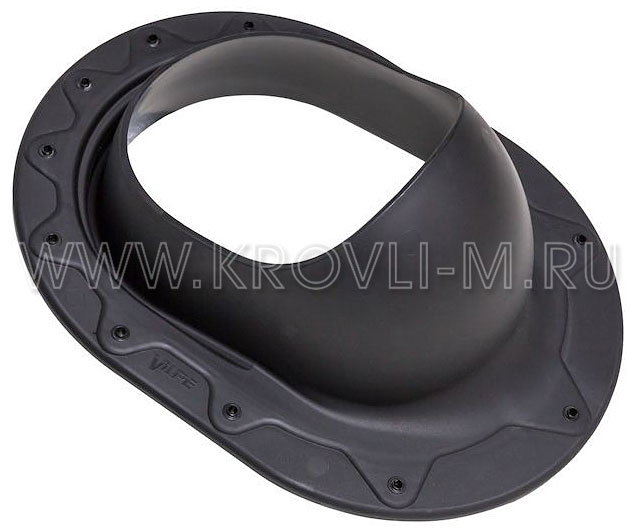

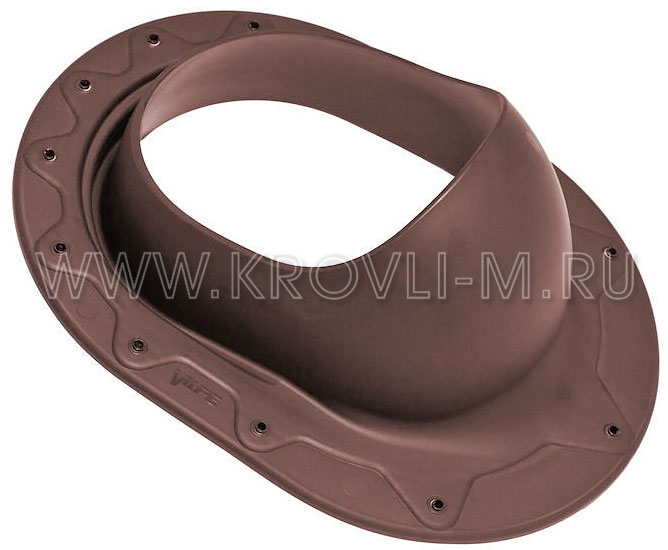

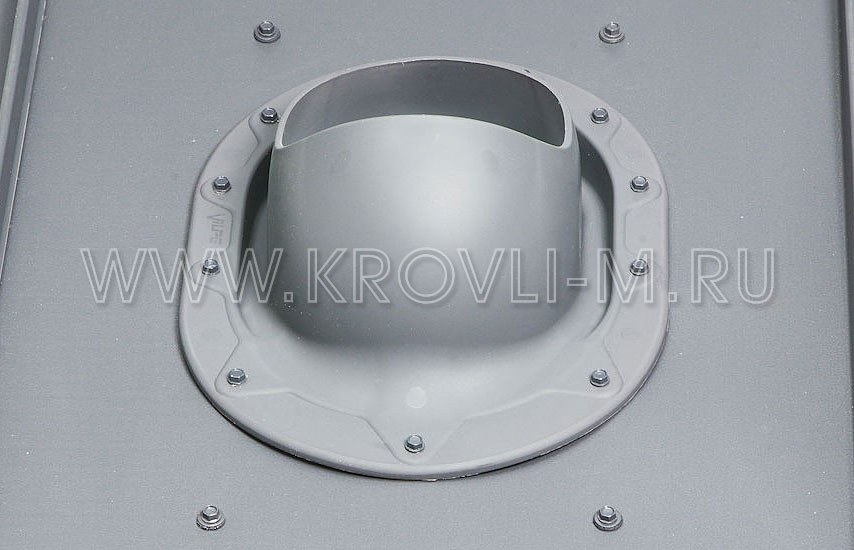

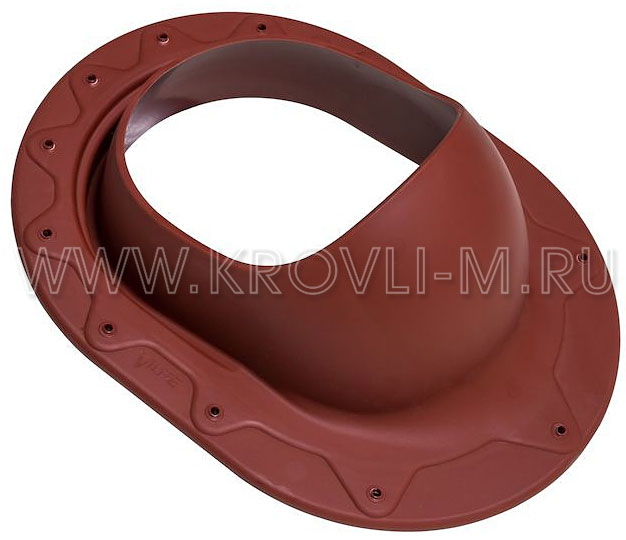

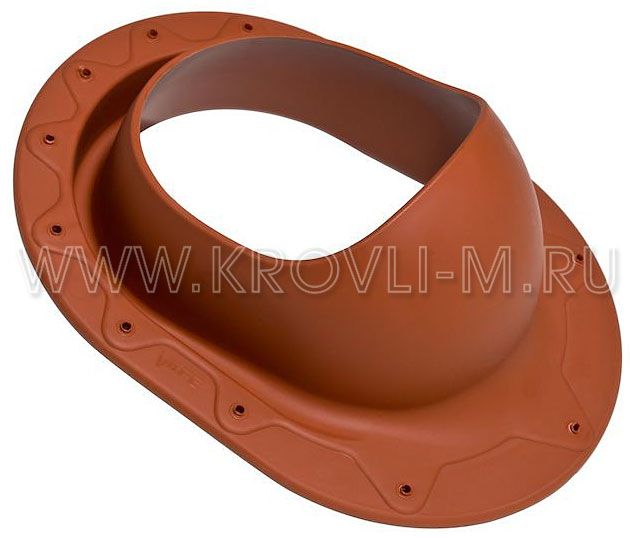

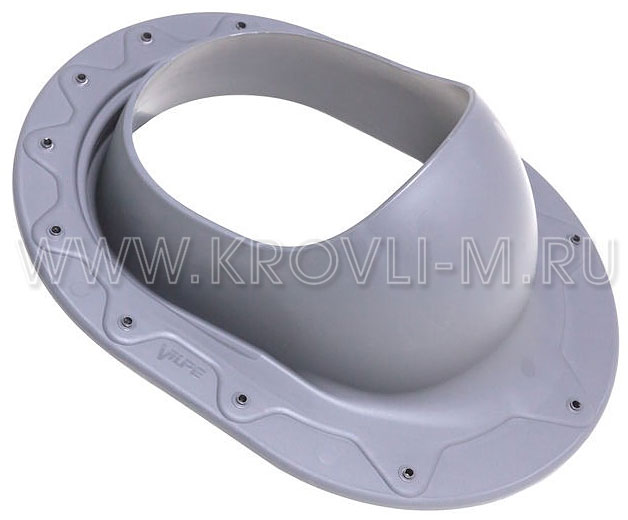

Проходной элемент VILPE CLASSIC монтируется на фальцевой кровле или крыше из гибкой битумной черепицы. Устанавливается в местах выхода антенного ворота, вентиляторов или труб диаметром 110-160 мм.

В комплект помимо проходного элемента Вилпе входит кольцо гидрозатвора* и крепеж - саморезы со шляпкой того же цвета, что и сам элемент.

Монтируется на существующей кровле либо на новой после завершения монтажа.

Установить его можно на скатах со значительным наклоном, а максимальный угол зависит от диаметра трубы:

D 160 мм - 48°;
D 125 мм - 55°;
D 110 мм - 55°.

Отдельно в компании "Кровли-М" вы можете купить гофрированную трубу, которая позволяет устанавливать элемент на скатах с еще более высоким углом наклона.

Не следует монтировать элемент на крышах с уклоном менее 11,5°!

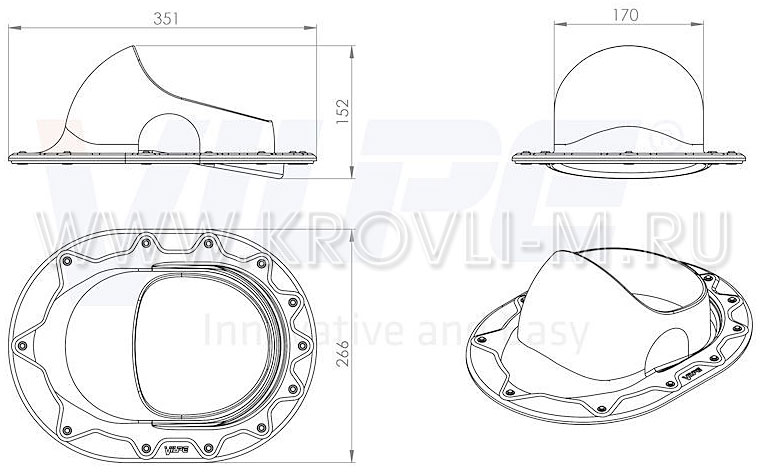

Длина элемента - 351 мм;
Ширина элемента - 266 мм.

* К кольцу гидрозатвора прилагается инструкция по монтажу.

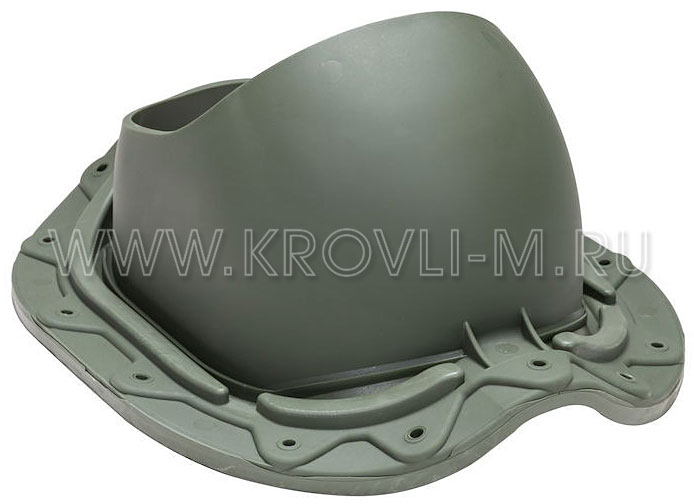

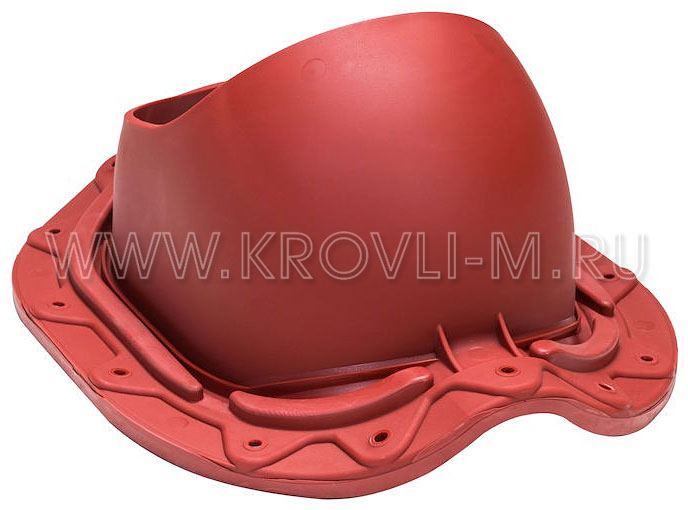

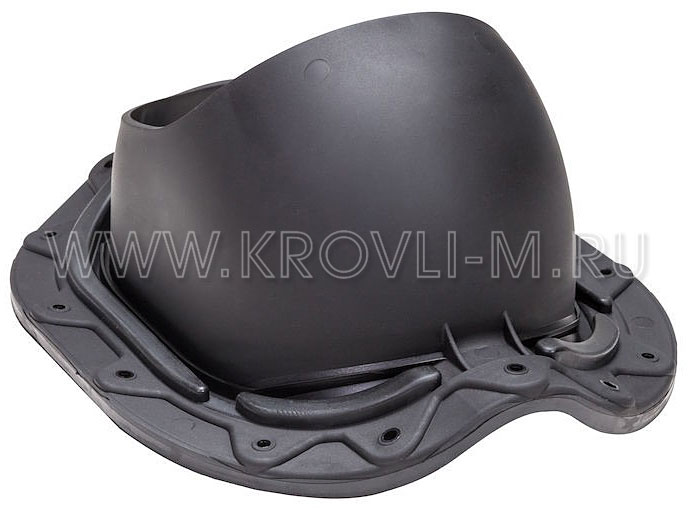

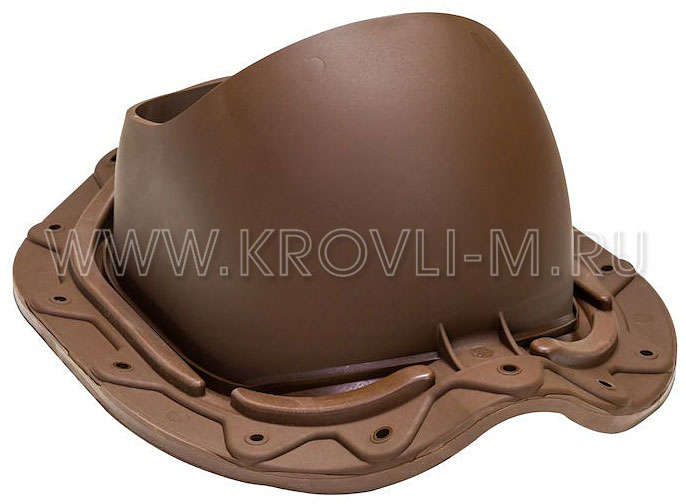

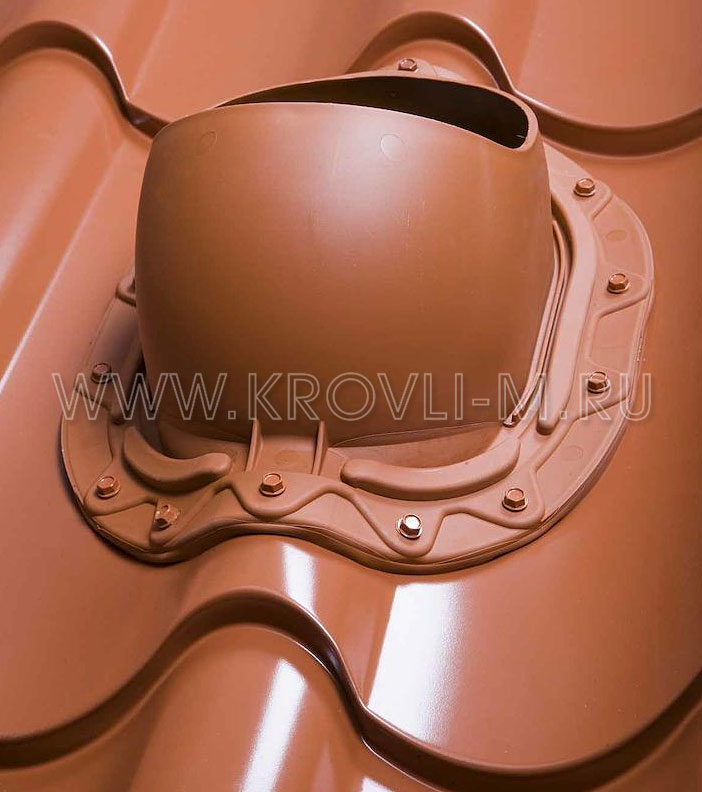

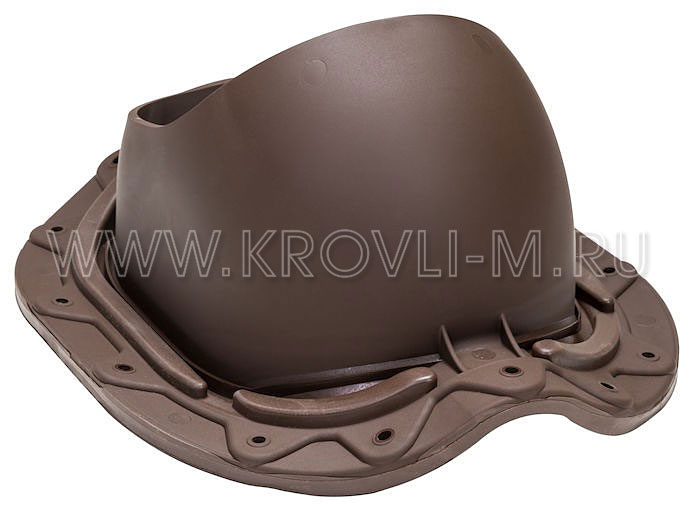

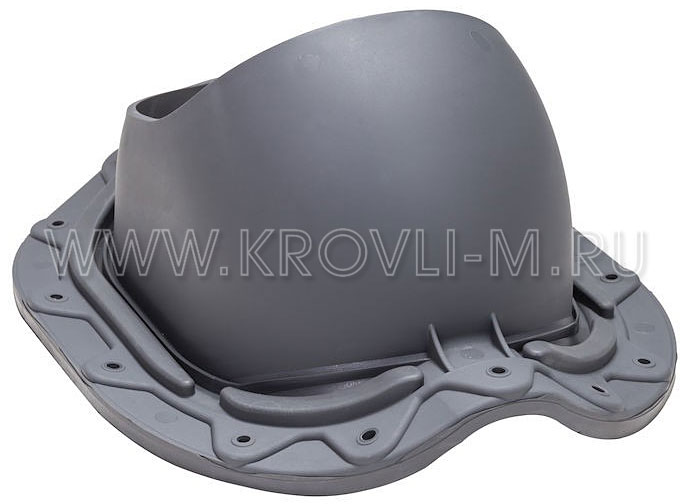

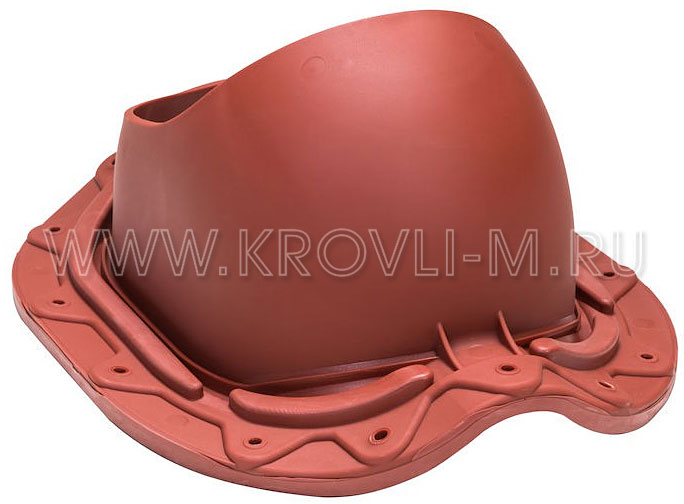

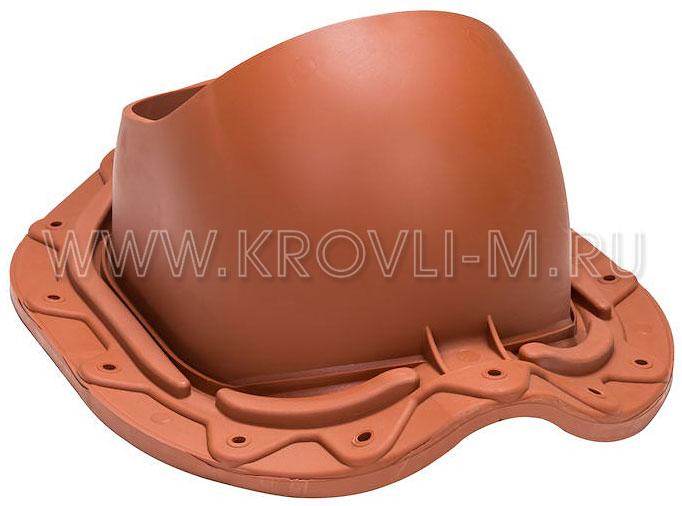

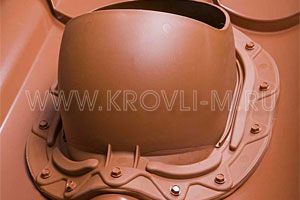

Проходной элемент VILPE MUOTOKATE предназначен для монтажа на крышах с покрытием из металлочерепицы.

Он отличается тем, что может быть установлен на кровле с глубоким профилем Monterrey.

Как и другие проходные элементы Вилпе, он размещается в местах выхода на кровлю антенн, вентиляторов и труб различного назначения.

В комплект кроме проходного элемента входит кольцо гидрозатвора*, шаблон, герметик и крепеж - саморезы без шайбы под цвет элемента, насадка и крепежные клипсы.

В зависимости от диаметра трубы или ворота с выходом на крышу, MUOTOKATE может быть смонтирован на скатах со следующими предельными углами наклона:

D 160 мм - 40°;
D 125 мм - 45°;
D 110 мм - 50°.

Подрезка ворота трубы или ворота элемента позволяет повысить максимально допустимый угол наклона на 2°-3°.

Минимальный допустимый угол составляет 11,5°.

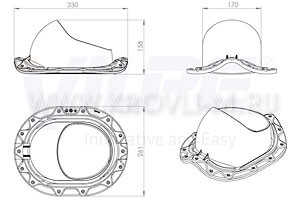

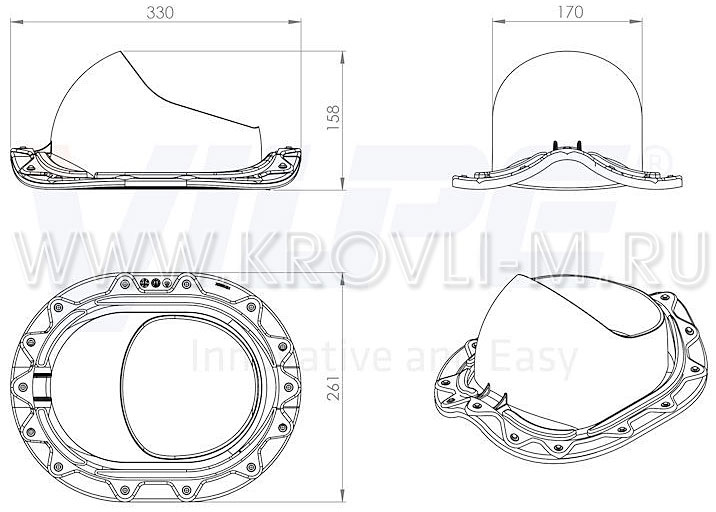

Длина элемента - 330 мм;
Ширина - 261 мм.

Дополнительную информацию о проходных элементах торговой марки Vilpe и стоимость вы можете узнать в офисе компании «Кровли-М», по телефону или на сайте.

* К кольцу гидрозатвора прилагается монтажная инструкция.
