Монтаж гибкой битумной черепицы Тегола Антик

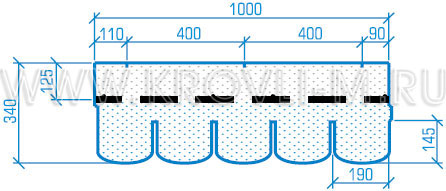

Геометрические и физические характеристики

Для монтажа кровельного покрытия АНТИК необходимо гладкое, сухое и чистое основание, которое может быть выполнено из ОСП (ориентированно- стружечной плиты), фанеры повышенной влагостойкости, шпунтованной, обрезной доски, железобетонных плит и т.д. Стыки элементов основания следует располагать вразбежку с зазором 3–4 мм, при этом перепады по высоте не должны превышать 2 мм.

Разметка крыши

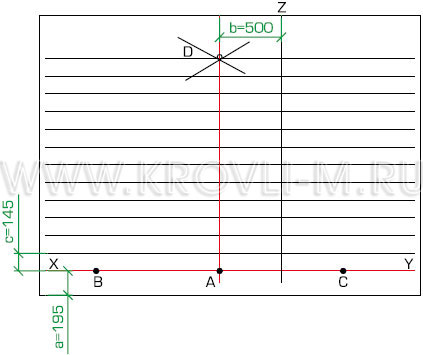

Рис.1

• Используя «отбивку» (мелованную шнурку), проведите линию XY, проходящую параллельно линии конька на расстоянии a=19,5 см от линии карниза;
• условную середину этой линии обозначьте точкой А;
• по обе стороны от точки А на одинаковом расстоянии, равном примерно 1,5 м, отметьте точки В и С;
• используя шнурку как циркуль с одним концом в точке В и длиной, большей, чем АВ, но меньшей, чем ВС (приблизительно 2 м), сделайте засечку над точкой А. Повторите то же действие из точки С. Полученные таким образом дуги пересекаются в точке D;
• отбейте мелованной шнуркой прямую линию через точки AD до верха крыши, обозначив таким образом центральную линию ската;
• параллельно АD на расстоянии b=50 см отбейте линию Z;
• начиная от линии XY, отбейте параллельные горизонтальные линии с шагом c=14,5 см до верха ската.

Дополнительная гидроизоляция

Для дополнительной гидроизоляции кровли используются рулонные подкладочные материалы.

При уклоне скатов до 30° подкладочный слой укладывается по всей поверхности кровли рядами, параллельными карнизу, с продольным нахлестом — 10 см, поперечным — 20 см.

При уклоне скатов кровли более 30° гидроизоляционную мембрану достаточно уложить в ендовы, по карнизу (не менее двух рядов), вокруг дымоходных труб, вентиляционных шахт, мансардных окон, а также в других местах вероятного скопления снега и образования «ледяных линз».

Укладка материала

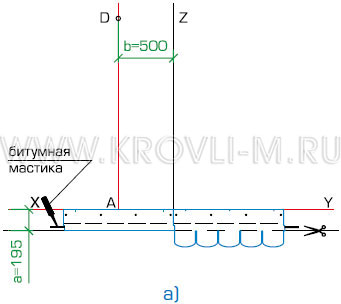

Рис.2

• Начальный ряд формируется из листов черепицы АНТИК обрезанных по линии образованной конечными точками вырезов. Полученные таким образом полосы шириной 19,5 см укладываются по линии карниза в обе стороны от линии Z (рис. 2а) и фиксируются по нижнему краю битумной мастикой, а по верхней кромке 4 гвоздями (ось гвоздей на 5 см ниже верхнего края полосы);

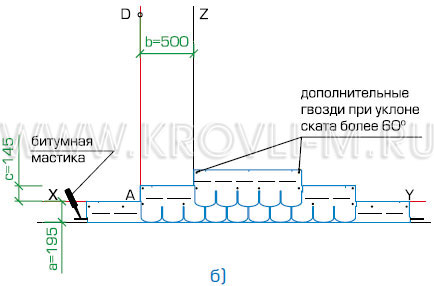

• далее первый ряд черепицы укладывается от линии AD (рис. 2б);
• второй ряд укладывается от линии Z (со смещением 50 см от AD) (рис. 2б);
• третий — от AD;
• в указанном порядке выполняется укладка материала на всей кровле. Специальные пазы и риски на каждом листе облегчают выравнивание и смещение рядов при укладке.

Внимание:

1. Не укладывать материал из разных партий (производственных кодов) на одну крышу ввиду возможного различия оттенка в партиях.
2. Для резки черепицы АНТИК рекомендуется использовать нож с крючкообразным лезвием.
3. Защитную пленку с нижней части листа удалять нет необходимости.

Фиксация (крепление) листов

Для крепления гибкой черепицы АНТИК используются гальванизированные кровельные гвозди (FeZn) улучшенного прилегания (ершеные, крученые) с гладкими широкими шляпками (диаметр гвоздя 3,2 мм, диаметр шляпки 10 мм). Длина гвоздей зависит от толщины и типа обрешетки.

Каждый лист черепицы АНТИК крепится 4 гвоздями (ось гвоздей на линии битумных клеевых полос) таким образом, чтобы гвоздь прошивал и верхний край низлежащего листа черепицы (рис. 2б).

При укладке черепицы на скатах при уклоне больше 60° лист должен крепиться 6 гвоздями (2 дополнительных гвоздя фиксируют верхние углы листа на расстоянии от краев 2,5 см).

Внимание:

При температуре окружающего воздуха менее 10 °С рекомендуется подогревать битумные клеевые полосы нижнего листа при помощи теплового строительного фена и прижимать к ним лепестки верхнего листа для их лучшей фиксации.

Ендовы, места соединения кровельного покрытия с металлическими фартуками, мансардными окнами и т.п. должны быть тщательно обработаны битумной мастикой (картриджи/металлические банки).

При применении мастики в банках используется шпатель. Мастика наносится полосами шириной 2–3 см и интервалом 1,5–2 см. Толщина слоя — не более 0,5–1 мм.

Увеличение расхода мастики не ведет к улучшению склеивания и может нанести вред склеиваемым поверхностям!

Ендова

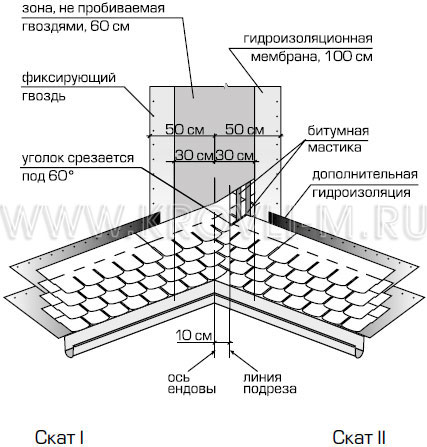

Рис.3

В качестве защитного подкладочного слоя применяется гидроизоляционная мембрана шириной 1м (по 50 см в каждую сторону от оси ендовы). Гидроизоляционная мембрана фиксируется по краям гвоздями с шагом 10 см. На гидроизоляционную мембрану черепица фиксируется битумной мастикой, либо наплавляется при помощи теплового строительного фена. Устройство ендов выполняется способом «Подрез».

• Укладка начинается со ската меньшей протяженности или с меньшим уклоном (скат I);
• на прилегающем скате (II) вдоль оси ендовы на расстоянии 30 см от нее отбивается линия;
• лист черепицы, подходящий к ендове со ската I, заходит за ось ендовы на прилегающий скат II на расстояние 30 см и обрезается по линии (при этом лист фиксируется либо битумной мастикой, либо наплавляется при помощи теплового строительного фена);
• данные действия повторяются до тех пор, пока скат I не будет полностью закрыт черепицей;
• на прилегающем скате II параллельно оси ендовы на расстоянии 10 см от нее отбивается линия подрезки;
• лист, подходящий к ендове со ската II, должен доходить до линии подрезки и обрезаться по ней. Верхний уголок обрезанного края листа подрезается под углом 60° (5 х 3 см – рис. 3);
• фиксация листов в ендове осуществляется при помощи битумной мастики, либо наплавлением при помощи теплового строительного фена;
• данные действия повторяются до тех пор, пока укладка ендовы не будет завершена.

Внимание:

1. Применение гвоздей ближе 30 см к оси ендовы недопустимо.
2. Во избежание повреждений нижележащего покрытия, при подрезке листов черепицы необходимо соблюдать осторожность (подкладывать фанеру и т.п.).

Конек

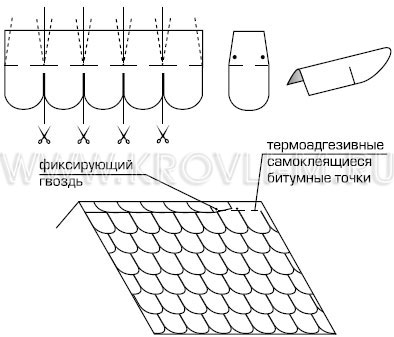

Рис.4

Верхний ряд черепицы доводится до линии конька (ребра), его выступающая часть перегибается через конек и фиксируется на противоположном скате.

Коньковые элементы нарезаются непосредственно из листов черепицы АНТИК и подкраиваются в форме трапеции (рис. 4). Полученные таким образом элементы укладываются внахлест на коньки и ребра (направление укладки по преимущественному направлению ветра). Каждый коньковый элемент фиксируется двумя гвоздями, которые перекрываются следующим коньковым элементом. Для лучшего примыкания и гибкости нижнюю сторону конькового элемента рекомендуется прогреть при помощи теплового строительного фена и обработать по периметру битумной мастикой.

Внимание:

1. Если Ваша крыша имеет какую-либо из перечисленных ниже особенностей, проконсультируйтесь с торговым представителем «NORDLAND» относительно возможности использования того или иного материала и последовательности выполнения кровельных работ:

• чердачное помещение — жилое (мансарда);
• основание кровли выполнено не из ОСП/фанеры/доски;
• на крыше есть скаты, длина которых превышает 9 м;
• укладка материала происходит в холодный период (при температуре ниже 5 °С);
• использование данной кровельной системы в «сложных» климатических районах;
• другие отклонения при монтаже и эксплуатации кровли.

2. Верхняя невидимая часть листа черепицы по цвету может не совпадать с основной видимой частью (145 см).
