Монтаж мягкой кровли ТехноНИКОЛЬ Шинглас (Shinglas)

Общие рекомендации по монтажу гибкой черепицы ТехноНИКОЛЬ SHINGLAS

Для создания оптимального температурно-влажностного режима кровли необходимо соблюдение определенных правил. Обязательными составляющими надежной конструкции должны быть: сплошная пароизоляция, вентиляция подкровельного пространства и ветроизоляция. Важно правильно определиться с толщиной утеплителя, учитывая климатические условия региона.

Специалисты компании "Кровли-М" рекомендуют использовать продукцию из одной партии, на упаковках которой дата выпуска и код цвета совпадают. Для гибкой черепицы Шинглас допустим несущественный перепад оттенков цвета. Чтобы минимизировать расхождения цвета, можно просто смешать содержимое нескольких упаковок.

В процессе укладки необходимо строго следовать инструкции по монтажу мягкой кровли ТехноНИКОЛЬ Shinglas.

Начинают монтаж мягкой кровли с укладки стартовой полосы, для чего обычно выбирают универсальную карнизно-коньковую черепицу. Может использоваться гонт со срезанными лепестками. Далее укладывают рядовую черепицу. Наличие клеящего слоя позволяет зафиксировать гонт на основании, после чего его прибивают кровельными гвоздями, отступая от края 20-30 мм. Использование пневмопистолета значительно ускорит процесс.

Начало укладки – центр карнизного свеса. Так проще выравнивать ряды по горизонтали. Монтаж всех последующих рядов выполняется со смещением на половину лепестка предшествующего ряда.

Когда монтаж мягкой кровли ТехноНИКОЛЬ Шинглас проводится при температуре не выше +5°С, пачки с черепицей подают партиями по 5-6 штук из отапливаемого помещения.

При +10°С и ниже необходим подогрев клейкой полосы на гонтах, для чего используют строительный фен.

Если в процессе монтажа потребуется резать черепицу прямо на крыше, стоит воспользоваться предварительно подготовленной доской, которую и подкладывают под материал. Такая предусмотрительность поможет сохранить целостность уже уложенной черепицы.

Нельзя складывать гибкую черепицу ТехноНИКОЛЬ SHINGLAS, размещая поддоны один на другой. Важно исключить воздействие на черепицу прямых лучей солнца, что позволит избежать спекания самоклеящейся полосы с защитной пленкой.

Гонты будут легче отделяться друг от друга, если до того, как упаковку вскрыть, ее слегка изогнуть и потрясти.

Обратите внимание: не следует передвигаться по кровле в жаркую солнечную или влажную холодную погоду. Чтобы избежать повреждений в виде следов обуви, целесообразно использовать для перемещения специальные лазы.

1. Необходимые для монтажа материалы

Черепица ТехноНИКОЛЬ SHINGLAS

Мягкая кровля Шинглас представлена в широком ассортименте - 60 моделей различной формы нарезки и цветовой гаммы. Коллекции мягкой кровли SHINGLAS отличаются между собой по плотности битума (по толщине гонта и по посыпке).

Подкладочный ковер ТехноНИКОЛЬ

На кровле может применяться комбинация подкладочных ковров: самоклеящийся и фиксируемый механически (кровельными гвоздями) материал. Первый рационально использовать на ендовах и карнизных свесах, а второй – на остальной площади кровли.

Самоклеящиеся подкладочные ковры ANDEREP*

ANDEREP ULTRA – эластичный, гибкий материал, применяемый для надежной гидроизоляционной защиты кровли из битумной черепицы. Производится из полиэфира. Дополнительные защитные функции обеспечивает мелкозернистая песчаная посыпка наружного слоя.
ANDEREP BARRIER – облегченная рулонная гидроизоляция, применяемая в местах, где вероятность протечек особенно велика (ендовы, карнизные свесы и т. д.).

Подкладочный ковер ANDEREP с механической фиксацией*

ANDEREP PROF – рулонный сверхлегкий материал, выполняющий функцию гидроизоляционного ковра. Представляет собой полиэфирную основу, пропитанную полимерно-битумной смесью и защищенную с обеих сторон нетканым полипропиленом (Spunbond). Применяется под разные типы кровельного покрытия. Прочен и удобен в монтаже. Может использоваться как временная кровля при паузах в строительстве до полугода.
ANDEREP GL – материал, структура которого состоит из стеклохолста с двухсторонним нанесением на него полимерно-битумной смеси. Обе стороны защищены слоем мелкозернистого песка. Продольные термоактивные полосы позволяют обходиться без битумной мастики при соединении полотен материала. Используется как гидроизоляционный ковер под гибкую черепицу.

Ендовный ковер ТехноНИКОЛЬ

Обеспечивает надежную гидроизоляцию ендовы, предназначен для герметизации мест примыкания кровли к стенам. Основа материала – полиэстер, с нижней стороны которого нанесен мелкозернистый песок, а с верхней - базальтовый гранулят.

*возможно использование других материалов со схожими характеристиками.

Элементы вентиляции ТехноНИКОЛЬ

Важно создать условия для эффективной вентиляции подкровельного пространства, для чего должны быть в наличии элементы для обустройства достаточного числа приточно-вытяжных отверстий.

Мастика от ТехноНИКОЛЬ №23 (ФИКСЕР)

Клеящая полимерно-битумная холодная мастика для проклейки стыков подкладочных ковров и склейки элементов кровли SHINGLAS.

Крепеж

Кровельные гвозди достаточной длины (гальванизированные):

стержень диаметром 3 мм и более;
длина – 30-45 мм;
шляпка 9 мм и более.

Норма расхода гвоздей на м² кровли составляет в среднем 80 г.

2. Терминология

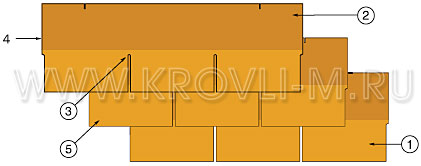

Рис.2
Монтаж гибкой черепицы ТехноНИКОЛЬ SHINGLAS

1) Видимая часть
2) Перекрываемая часть
3) Вырез
4) Самоклеящаяся полоса
5) Плитка, лепесток

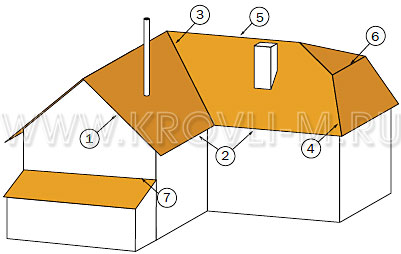

Рис.3
Инструкция по монтажу гибкой черепицы Шинглас

1) Фронтонный свес
2) Карнизный свес
3) Ендова
4) Ребро, хребет
5) Конек
6) Перелом ската
7) Примыкание

3. Расход черепицы

Упаковки черепицы SHINGLAS коллекций РАНЧО и ДЖАЗ достаточно для покрытия кровли площадью 2 м². Серии ВЕСТЕРН и КОНТИНЕНТ – 1,5 м², КАНТРИ – 2,6 м² (нахлесты при укладке учтены). Упаковки других коллекций Шинглас рассчитаны на 3 м² покрытия.

Кровли сложной конфигурации требуют больше материала, что обусловлено необходимостью устройства коньков, ребер и других элементов. Следует также учесть, что на расход гибкой черепицы влияет форма нарезки гонтов. Формы драконий зуб, аккорд и соната предполагают не выше 5% отходов. Монтируя черепицу иных форм, стоит ориентироваться на увеличенный в 10-15% расход материала.

4. Расход клеящей мастики Фиксер

торцы кровли, нахлесты подкладочного материала – 100 г/м. п.;
герметизация примыканий – 750 г/м. п.;
монтаж ендовного ковра – 400 г/м. п.

Слой мастики не должен превышать 1 мм. Не рекомендуется разбавлять Фиксер излишним количеством специальных растворителей, иначе возможно образование на готовом покрытии вздутий и потеков.

Инженеры компании "Кровли-М" рекомендуют строго соблюдать инструкцию по монтажу мягкой кровли ТехноНИКОЛЬ Шинглас (Shinglas).
