Schiedel UNI: описание и назначение

Трехслойный керамический дымоход Schiedel UNI предназначен для отвода дыма из топок каминов, котлов, печей. Это — одно из лучших решений для частного строительства.

Конструкция системы является простой и эффективной:

Внутренний элемент. Труба из прошедших высокотемпературный обжиг шамотных глин. Имеет гладкую внутреннюю поверхность, что дополнительно гарантирует отличную тягу.

• Теплоизоляционный слой. Представляет собой минеральную вату высокой плотности. Назначение прослойки — защита внешней оболочки от перегрева.
• Внешний слой. Прочные керамзитобетонные блоки прямоугольной формы. Высота каждого блока — 33 см. Внутри блоков проложены каналы проветривания. По ним отводятся избытки тепла и влаги.

Производство всех элементов является сертифицированным. На заводах компании «Шидель» реализован непрерывный внутренний контроль качества. По EN 13063 система классифицирована как T600 N1 G3 D100. Дымоходы из керамики Шидель полностью безопасны в эксплуатации. Это подтверждено пройденной сертификацией.

Преимущества керамических дымоходов Schiedel UNI

1. Универсальность

Можно использовать для любых видов топлива. Дымоходная система работает с разным отопительным оборудованием, от котлов до каминов. Безопасный отвод как низкотемпературных, так и высокотемпературных дымовых газов.

2. Долговечность и безопасность

Керамика нечувствительна к действию кислот, влаги, коррозии. На протяжении всего срока эксплуатации характеристики системы остаются неизменными. Устойчивость к резким перепадам температур.

3. Простота монтажа и эксплуатации дымоходов из керамики

Монтаж выполняется быстро и без ошибок. При эксплуатации не требуется чистка или обслуживание.

Производитель дает 30-летнюю гарантию на сборный дымоход:

• от коррозии;
• от прогорания;
• от действия содержащейся в дымовых газах влаги.

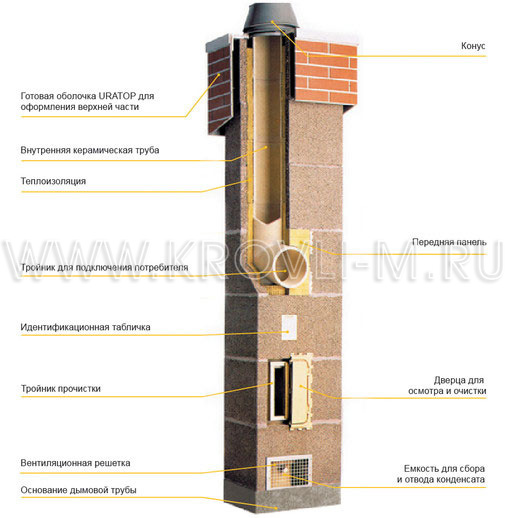

Конструкция

Технические данные

Керамический дымоход Schiedel UNI имеет следующие характеристики.

• Универсальность. Система отводит высокотемпературные и низкотемпературные дымовые газы от сгорания твердого, жидкого и газообразного топлива.
• Пожаробезопасность. По европейской классификации сборный дымоход относится к классу F 90/ L 90.
• Стойкость к действию кислот, влаги. Влага проходит через стенки внутренней трубы со скоростью менее 5г/ч на 1 м 2 поверхности.
• Малый вес. Внутренняя труба имеет тонкие стенки, дымоход компактен.
• Шахта дымохода из керамики может использоваться для прокладки дополнительных трубопроводов, электролиний, инженерных коммуникаций.
• В керамзитобетонные блоки внешней оболочки можно устанавливать внутренние трубы разных диаметров. Это упрощает проектирование системы.

Сертификация и соответствие нормативам дымоходов из керамики Schiedel UNI

Испытания дымохода проходили в берлинском исследовательском институте DIBt. Была подтверждена высокая стойкость системы к действию влаги, оформлен сертификат Z-7.1-1329.

Также была пройдена необходимая сертификация в России:

• гигиеническая сертификация;
• противопожарная сертификация во ВНИИПО РФ;
• сертификация по ГОСТ Р53321-2009.

Подтверждено соответствие требованиям актуальных нормативов, включая:

• «Проектирование и строительство инженерных систем одноквартирных жилых домов». СП 31-106-2002;
• «Отопление, вентиляция и кондиционирование». СП 7.13130.2009 и СНиП 41-01-2003;
• «Дома жилые одноквартирные». СНиП 31-02-2001.

Поставка дымоходных систем

«Шидель» поставляет сборные керамические дымоходы полностью готовыми к монтажу. Элементы внутренней трубы и внешней оболочки стыкуются легко, без зазоров. Благодаря этому сборка выполняется быстро и без ошибок. Монтаж не требует специальных навыков.

Одноходовой дымоход:
	Артикул	Сечение Ø см	Наружный размер, см	Вес кг/пм
	UNI 14	14	32/32	78
	UNI 16	16	32/32	80
	UNI 18	18	36/36	99
	UNI 20	20	36/36	100
	UNI 25	25	48/48	183
	UNI 30	30	55/55	223
	UNI 35	35	60/60	382
	UNI 40	40	67/67	464

Одноходовой дымоход с вентиляционным/ многофункциональным каналом:
	Артикул	Сечение Ø см	Канал см	Наружный размер, см	Вес кг/пм
	UNI 14L	14	10/22	32/46	109
	UNI 16L	16	10/22	32/46	110
	UNI 18L	18	10/26	36/50	124
	UNI 20L	20	10/26	36/50	125
	UNI 25L	25	2x 10,5/17	48/62	231
	UNI 30L	30	2x 12/20	55/71	285
	UNI 35L	35	2x 14/22,5	60/78	430
	UNI 40L	40	2x 15,5/26	67/86	551

Двухходовой дымоход:
	Артикул	Сечение Ø см	Наружный размер, см	Вес кг/пм
	UNI 1414	14/14	32/59	139
	UNI 1616	16/16	32/59	166
	UNI 1818	18/18	36/67	163
	UNI 2020	20/20	36/67	165

Двухходовой дымоход с вентиляционным/ многофункциональным каналом:
	Артикул	Сечение Ø см	Канал см	Наружный размер, см	Вес кг/пм
	UNI 1414	14-L-14	10/22	32/72	165
	UNI 1616	16-L-16	10/22	32/72	168
	UNI 1818	18-L-18	13/26	36/83	194
	UNI 2020	20-L-20	13/26	36/83	196

Комбинированный дымоход:
	Артикул	Сечение Ø см	Наружный размер, см	Вес кг/пм
	UNI 1614	16/14	32/59	141
	UNI 1814	18/16	36/64	164
	UNI 1816	18/168	36/64	166
	UNI 2016	20/14	36/64	165
	UNI 2016	20/16	36/64	167
	UNI 2018	20/18	36/67	164

Комбинированный дымоход с вентиляционным/ многофункциональным каналом:
	Артикул	Сечение Ø см	Канал см	Наружный размер, см	Вес кг/пм
	UNI 1614	16-L-14	10/22	32/72	166
	UNI 1814	18-L-16	14/26	36/81	194
	UNI 1816	18-L-16	14/26	36/81	195
	UNI 2016	20-L-14	14/26	36/81	195
	UNI 2016	20-L-16	14/26	36/81	196
	UNI 2018	20-L-18	13/26	36/83	195

Порядок монтажа дымоходной системы

Инженеры компании "Кровли-М" рекомендуют обеспечить соблюдение общих требований техники безопасности. На некоторых этапах монтажа необходимо проведение высотных работ и работ с электроинструментом. Важно соблюдать соответствующие правила безопасности.

Подготовка к монтажу

Перед началом сборки нужно определить точку подключения потребителя, а также расположение смотровой дверцы.

Дополнительно потребуется некоторый инструмент и инвентарь:

• для замешивания раствора: ведро, дрель или миксер;
• для измерений и контроля над качеством работ: маркер, уровень, угольник, рулетка;
• для сборки внешней оболочки: мастерок, обрезиненный молоток, болгарка, корундовый и алмазный диски;
• для сборки внутренней трубы: монтажный пистолет.

Установка дымохода из керамики Шидель

Сборка выполняется по монтажной инструкции в несколько этапов.

• Инженеры компании "Кровли-М" установку рекомендуют производить снизу вверх, начиная с блоков внешней оболочки. Они устанавливаются друг на друга и фиксируются цементно-песчаным раствором марки M 150. Сборка выполняется последовательно: установка 2-3 внешних блоков, монтаж сегмента трубы, прокладка изоляции.
• Сегменты внутренней трубы собираются внутри внешней оболочки. Они фиксируются герметиком Schiedel.
• Конструкция армируется либо фиксируется крепежным комплектом в верхней части (под кровлей или над ней).

На финальном этапе каменные оболочки защищаются от атмосферных воздействий. Для этого расположенную над кровлей часть дымохода оформляют с учетом особенностей внешнего вида здания. Допустимые способы оформления указаны в технической документации на сборный дымоход.
