Назначение керамической дымоходной системы

Schiedel QUADRO — это безопасный и эффективный отвод дымовых газов в системах индивидуального отопления. Сборный керамический дымоход разработан для установки в многоквартирных домах. Он подключается к настенным газовым котлам с герметичными топками. Каждый дымоход может обслуживать до 8-ми потребителей.

Конструктивные особенности

Конструкция дымоходов Шидель Квадро является двухслойной:

• внутренняя труба из шамотной глины, прошедшей высокотемпературный обжиг;
• внешняя оболочка — керамзитобетонные блоки прямоугольной формы с внутренними каналами для армирования.

Зазор между внутренней трубой и оболочкой используется как канал проветривания. По нему в топку подводится приточный воздух из атмосферы. Эксплуатация котла при использовании сборного дымохода не зависит от приточной вентиляции помещения.

По стандарту EN 1443 керамические дымоходные системы Schiedel QUADRO классифицируются как T200 N1 W1 O00 R00 EI090.

Основные достоинства

• Долговечность. Внутренняя труба легко выдерживает резкие перепады температуры, а также действие кислот и влаги.
• Безопасная эксплуатация. Все компоненты системы производятся в заводских условиях. Производство сертифицировано и ведется под постоянным контролем качества.
• Экономия места. Шахта компактна, вся конструкция занимает небольшую площадь.
• Энергосбережение. Отводимый газ «передает» часть тепловой энергии приточному воздуху.

По опыту компании "Кровли-М", керамические дымоходы Schiedel QUADRO позволяют организовать индивидуальное отопление для 8-ми (или менее) квартир. Конструкция такова, что на одном этаже можно подключить до 4-х потребителей. Учет расходуемого топлива, а также регулировка работы котла для каждого из потребителей осуществляется отдельно.

Дымоход Шидель эффективно решает задачу подвода воздуха к топке котла. Вместо дополнительной шахты используется интегрированный канал проветривания.

Размер сечения рассчитывается по выполненной на основе EN 13384-2 документации. Подключение котельного оборудования осуществляется в рамках 10-х Европейских норм и СНиП 41-01-2003.

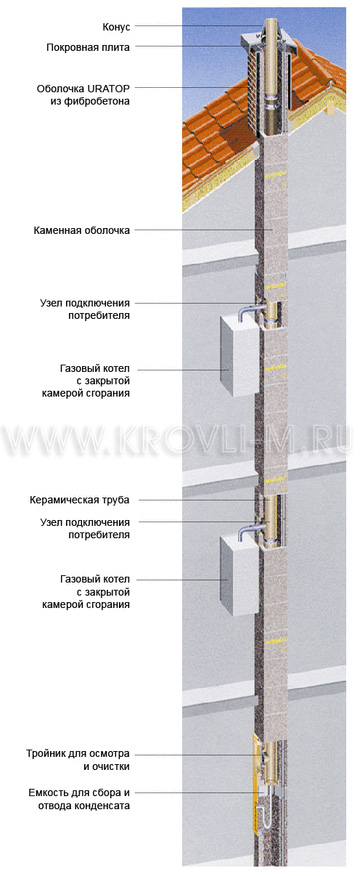

Конструкция дымохода Шидель Квадро

Технические данные

Для данной керамической дымоходной системы производитель предлагает четыре типа внешних оболочек, а также 7 диаметров внутренней трубы. Это позволяет подбирать оптимальную конфигурацию дымохода при любых требованиях.

Расчет сечения дымового и вентиляционного каналов

Расположение точек подключения, предполагаемая нагрузка и другие параметры определяют точную конфигурацию дымохода. В любом случае площади поперечных сечений внутренней трубы и приточной шахты относятся друг к другу как 1:1,5.

Требуемый диаметр дымохода может быть рассчитан одним из двух способов.

• По нормативным методикам с привлечением проектной организации. Для расчета используются методы «Тепловой расчет котельных агрегатов» и «Аэродинамический расчет котельных установок».
• С использованием технических данных производителей. «Шидель» предоставляет все необходимые расчеты в сопровождающей систему документации.

Сертификаты

Вся система устойчива к действию влаги, кислот, перепадов температуры, имеет высокую прочность. Отличные характеристики и безопасность сборного дымохода подтверждены рядом сертификатов.

• сертификат Z-7.1.406 (заключение DIBt, берлинского исследовательского института);
• ГОСТ Р53321-2009;
• гигиенический сертификат РФ;
• сертификат противопожарной безопасности.

Комплектность поставки

Компанией "Кровли-М" дымоход Шидель поставляется в виде набора элементов. Они готовы к сборке. Отдельные элементы стыкуются между собой без перекосов и зазоров. Система собирается по монтажной инструкции подобно конструктору.

Указания по монтажу

Монтаж керамической дымоходной системы Schiedel Quadro должен выполняться с соблюдением общих требований безопасности. Необходимо обеспечить индивидуальную защиту, безопасное проведение высотных работ и работ с электроинструментом.

Подготовка к монтажу

На предварительном этапе намечается расположение точек подключения котлов и установки смотровых дверец. Также в комплект поставки включены емкости для конденсата. Они должны подключаться к канализации. Отводящий конденсат патрубок можно дополнительно утеплить, чтобы предотвратить замерзание жидкости.

Вспомогательный инструмент

При выполнении монтажных работ рекомендуется использовать следующий набор инструмента:

• для измерения и контроля качества монтажа применяются уголок, рулетка, уровень;
• для установки блоков внешней оболочки потребуются киянка, мастерок, болгарка с корундовым и алмазным диском;
• для фиксации внутренней трубы понадобится монтажный пистолет;
• для приготовления цементно-песчаного раствора необходимы емкость, а также дрель или миксер.

Сборка и монтаж

Дымоходы собираются по строго инструкции. Работы проводятся поэтапно.

• Установка блоков внешней оболочки. На стыках они фиксируются с помощью цементно-песчаного раствора марки М150.
• После установки каждых 2-3 внешних блоков внутрь монтируется сегмент керамической трубы. Фиксация осуществляется с помощью распорных колец. Стык герметизируется красным герметиком Rotempo.
• В верхней части дымовой трубы выполняется армирование либо фиксация с помощью крепежного комплекта. Такое усиление конструкции выполняется либо под кровлей, либо над ней.
• Верхняя часть трубы над кровлей утепляется. После этого выполняется декоративное оформление.

Котельное оборудование монтируется на стену рядом с дымоходом. Крепление котла непосредственно на внешнюю оболочку запрещено!
